集中供热系统远程监控平台之(篇五)
作者:admin 发布日期:2020-05-21 11:54:36

    该热力公司目前只有简单远程监控平台的使用,主要功能仅为采集一次供水温度与调节电动阀,我们根据该热力公司的实际情况与需求,开发并优化计算机远程监控平台,并成功对接下位远程数据监控箱。

1.1 远程监控平台气候模型功能

(1)天气预报 显示实时的室外温度情况及未来三天的室外温度情况,同过预先配置的天气变化趋势显示预测的室外温度与实际室外温度的曲线;根据天气情况指导散热器及地热的供热指数及供热温度区间,天气采集目前使用的是免费的阿里云天气。
(2)天气报表 主要以查询天气历史数据为主,设置开始时间,结束时间,时间间隔查询条件,来进行查找,结果可以导出excel。
(3)温度曲线 设置起始时间、结束时间、时间间隔,来查询时间范围内的最高温度、最低温度、实时温度曲线。同进可完成实时温度、最高温度、最低温度的显示切换。
(4)外温分析 默认显示数据为前4天的实时温度(红色数据代表非正常实时采集数据),以及实时温度和持续时长、耗热量、负荷比的对应关系,可通过设置开始时间及结束时间来完成该时间区间的对应分析数据的展现,支持导出EXCEL。
(5)符合延续图 以柱状图的形式更直观的显示室外温度与耗热量的关系。
(6)手动录入 查询数据库为天气非正常状态下的天气自动修正情况通过权限可以对非正常数据进行修改。
(7)通过对不同室外温度区间及供热区间的配置,完成“天气显示”中供暖指数的供热指导。
(8)通过所在城市的配置完成天气数据的采集及负荷计算的基础依据。


集中供热系统远程监控平台之(篇五)(图1)

图4.1 远程监控平台天气模块监控图

1.2 远程监控平台热源数据功能模块

(1)实时数据 实时显示热源的温度、压力、流量、热量、补水量参数 5秒自动刷新。
(2)历史报表 以报表的形式显示热源参数的历史数据,可以按温度、压力、流量、热量的大小进行排序,支持导出EXCEL。
(3)历史曲线 设置起始时间、结束时间、时间间隔,来查询时间范围内的温度、压力、流量、热量曲线。同进可完成供水回水参数的显示切换。
(4)一网曲线 以室外温度区间显示指导供热温度曲线,同进可以完成多热源曲线的切换及曲线更改情况的查询。
(5)参数计算 通过“系统维护”中“热源工艺参数配置”进行基础设计参数的配置完成一网温度、流量、热量及循环泵频率的理论指导计算。
(6)热网预测 根据室外温度、供热面积、综合热指标完成热源运行的负荷预测,可以按分时法、平均法进行预测。分时法:按24小时的整点进行预测;平均法:按当时的平均温度进行预测。
(7)预测回归 按时间及热源查询负荷预测值与实际发生值的偏差,并以曲线的形式进行对比。
(8)热源视图 实时显示室外温度三天的变化趋势、热源温度、压力、流量热量数据,并把昨日运行的历史数据做为今天供热的参考。
(9)数据递归 查询偏差范围内的与当前最接近的历史供热信息数据。为经济供热提供数据基础。
(10)指导修正 选择要进行修正的热源及要进行修正的时间区间完成理论计算数据与实际运行的流量、热量进行修正,修正后的运行参数计算的的值将对原计算值进行修正做为下次指导依据。
(11)曲线配置 完成一网曲线供回水温度室对不同室外温度的指导控制值的设定。

集中供热系统远程监控平台之(篇五)(图2)



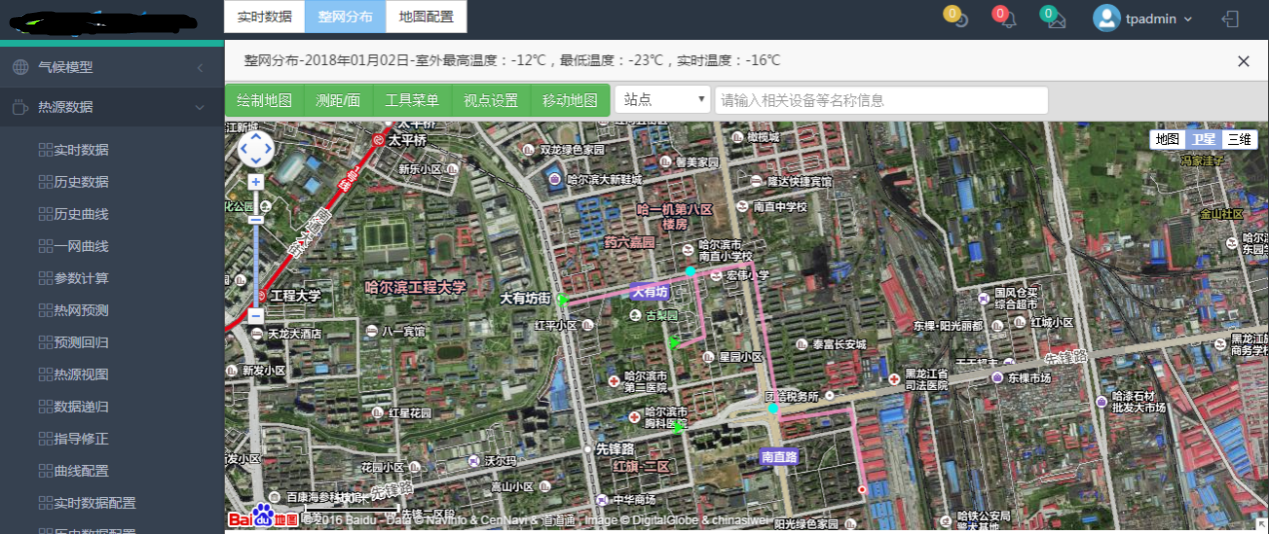

图4.2 远程监控平台热源数据监控图

1.3 远程监控平台站点数据功能模块

(1)实时数据 动态显示各热力站的温度、压力、流量、循环泵、补水泵的状态,同时以颜色变化区别实时值是否正常。
(2)实时曲线 动态的显示散热器及地热的一网压力及二网温度数据,通过数据查看可以观测到那个机组数据较大或较小。可以通过配置显示实时水压图。
(3)历史数据 通过设定要查询的时间点完成所有热力站的数据查询,可以对查询结果的任意温度、压力、流量等参数进行升序或降序的排列。支持导出EXCEL供其它部门进行存档或分析。
(4)历史曲线 设置起始时间、结束时间、时间间隔,进行站点及机组选择来查询时间范围内的温度、压力、流量、热量曲线。同进可完成供水回水参数的显示切换。
(5)工况排序 根据采集存储的数据,查看某一时间的数据。对已经配置好的进行升序、降序排列,同时可查看数据与曲线。(不点击查询按钮为进入时的实时数据)
(6)数据递归 查询偏差范围内的与当前最接近的历史供热信息数据。为经济供热提供数据基础。
(7)实时数据配置 可在线进行配置热力站实时数据表中第一行表头名、第二行表头名列名称、实时数据KEY、是否显示、背景颜色、合并。通过筛选可以选择任意采集变量显示在表格中。
(8)实时曲线配置 可在线进行显示当前时间的所有热力站选定的温度、压力、流量、热量、液位、阀门开度、泵频率、泵电流、泵功率等数据形成全网的工况曲线。
(9)历史数据配置 可在线进行用于配置热力站历史数据表中第一行表头名、第二行表头名列名称、实时数据KEY、是否显示、背景颜色、合并。通过筛选可以选择任意采集变量显示在表格中。
(10)历史曲线配置 可在线进行查询任意时间段内选定的热力站已存储的温度、压力、流量、热量、液位、阀门开度、泵频率、泵电流、泵功率等数据的曲线,支持分钟、小时、日查询精度的选择,并可通过鼠标截选部分时间段内曲线进行放大分析。
(11)工况排序配置 采集点位中具备的且需要排序的各种数据都可配置到排序列表中。


集中供热系统远程监控平台之(篇五)(图3)



图4.3 远程监控平台站点数据监控图

1.4 远程监控平台运行指导功能模块

(1) 二网曲线 以室外温度区间显示指导供热温度曲线,做为热力站控制依据,同进可以完成不同热力站机组的切换及曲线更改情况的查询。
(2)公共曲线 以室外温度区间显示指导供热温度曲线,此曲线为公共曲线,共10个方案可供选择。
(3)机组预测 根据室外温度、供热面积、综合热指标完成热力站机组的负荷预测,可以按分时法、分段法、平均法进行预测。分时法:按24小时的整点进行预测;分段法:将24小时任意的配置成几个时间段进行预测;平均法:按当时的平均温度进行预测。
(4)预测回归 按时间及机组查询负荷预测值与实际发生值的偏差,并以曲线的形式进行对比,指导机组运行。
(5)控制回归 以曲线及报表的形式显示控制目标值、理论计算值、人工经验值的对比情况 使控制人员一止了然控制偏差。
(6)参数计算 通过预置的工艺设计参数,软件自动计算出不同室外温度下的一网二网运行温度、流量 做为供热指导。
(7)指导修正 选择要进行修正的热源及要进行修正的时间区间完成理论计算数据与实际运行的流量、热量进行修正,修正后的运行参数计算的的值将。
(8)曲线配置 完成二网曲线供回水温度或其它控制目标值与室对不同室外温度的指导控制值的设定 。

集中供热系统远程监控平台之(篇五)(图4)


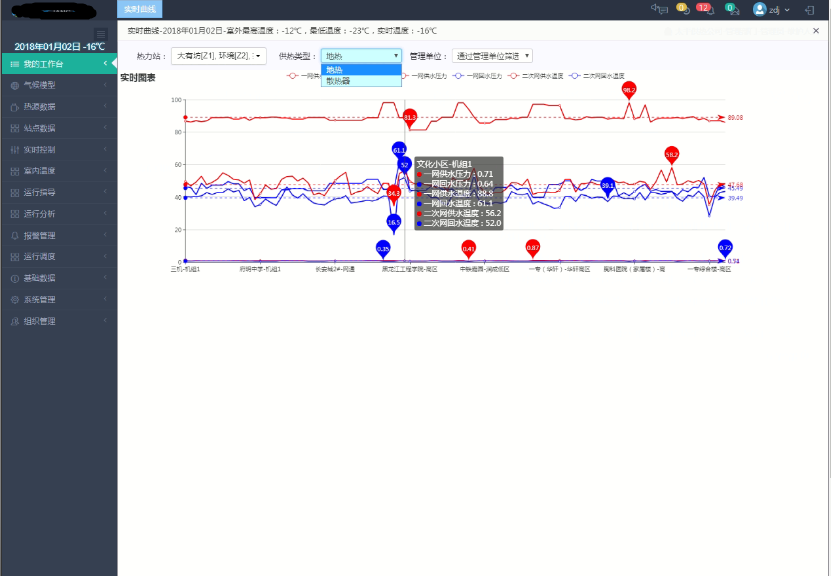

图4.4 远程监控平台运行指导监控图

1.5 远程监控平台运行分析功能模块

(1)排行榜 以地热及散热片二种类形进行查询,将运行温度、热量等数据进行排名,运行人员更能聚焦运行超标和未达标的热力站。
(2)整网分布 支持在线或离线地图,在地图上开发具备完成管网绘制、设备新建、运行参数显示工具条完成设备动态信息的交互,可以修改数据再次保存,地图具备基础工具功能包括:放大,缩小,注释,画线,测面,测距。地图支持街区图与卫星图,可完成热力站的站点搜索并显示该站点的设备信息、运行参数信息及检修信息。配置在线进行,不需要重启服务。
(3)综合视图 通过设置查询时间有显示条件以柱图或曲线的形式显示热力站理论运行参数与实际运行参数。
(4)综合报表 将各热力站热力机组的运行温度数据及能耗数据以报表的形式进行展现分析出各站实际运行及理集结运行的数据差。
(5)综合环比 将各热力站热力机组的运行温度数据及能耗数据以报表的形式进行展现分析出各站实际运行及理集结运行的数据差。
(6)数据视图 综合展示当前供热情况,包括剩余供热天数,热量,热源信息及所关注的热力站运行数据。
(7)站指标报表 以报表的形式统计每个机组运行的热指标,并可根据热指标、面积、供热类型等关键参数范围进行筛选对比。
(8)热量对标 显示热指标计算值与实际值的对比,分为达标,未达标,超标。
(9)目标供热控制 显示上一采暖季相同月份的实际耗热量,同时显示本年度计划供热量与实际供热量在采暖期的横向对比。同时按月份对比上一采暖期与本采暖期的室外温度对比。
(10)三日均值 查询所有热源在所选日期日均室外温度、日均供热量、三日均室外温度和三日日均供热量。
(11)三耗同比 分别查询每个热力站下每个机组在前三年(包括今年)的累积供热量(GJ)、供电量(kW•h)和累积失水量(t),且可以设置目标值。
(12)三耗报表 以总览的形式展现各热力公司从运行初期至今的三线指标情况。
(13)供热量预测 对各热力站的历史供热量信息及5天计划供热量进行对比,做出未来两日供热量推荐。
(14)地图配置 通过配置站点的投运和显示信息达到前台GIS对应显示的目的。
(15)主题图 “整网分布”功能补充,以由浅入深的颜色直观表现出地图区域的正常供热、过量供热及超热的情况。
集中供热系统远程监控平台之(篇五)(图5)



图4.5 远程监控平台运行分析监控图

1.6 远程监控平台实时控制功能模块

(1)机组控制 绘制好的工艺图显示,阀门操作弹出窗口,可设置阀门开度、更改阀门控制方式、阀门手自动的给定值,循环泵频率设定、压差设定、温差设定、循环泵启动、停止,补水泵启动停止、频率给定、压力给定等。
(2)热源控制 热源工艺图的显示,可以进行设备、管道、数据的展示。
(3)事件记录 对阀门的设定值修改、控制方式修改、泵启停、设定值等所有设备操作都会记录下发过的数据,包括原值、新值、操作人等。
(4)供温计算 平衡室外温度、热用户用热量、热力站输出热量及温度四者的关系完成控制目标值的计算,并可以定时自动或人工手动完成控制目标值的计算、下发、与修正。
(5)全网平衡 以供回水平均温度为基础,各站以面积为权重,将全网内热量进行平均分配,达到热力平衡。
(6)应急控制 分为流量不足与热量不足两种情况。将全网快速切换到相对稳定状态。
(7)批量下发 可进行批量编辑对设备进行连续控制。
(8)机组绘制 直接在线编辑修改热力站工艺图并可设置关联数据、具备压力、温度、流量、泵、阀门等多种图标库。可设置字体大小、颜色、管道宽度等。
(9)热源绘制 直接在线编辑修改热源工艺图并可设置关联数据、具备压力、温度、流量、泵、阀门等多种图标库。可设置字体大小、颜色、管道宽度等。
(10)平衡配置 为全网平和及应急控制提供数据支持及配置必要的参数。
(11)权限配置 可查询出每个用户对每个换热站中阀门、循环泵、补水泵不同的操作权限(是否可以下发控制命令),并可进行初始化与修改。

     集中供热系统远程监控平台之(篇五)(图6)
图4.6 远程监控平台实时控制监控图

1.7 远程监控平台报警管理功能模块

(1)报警信息 当前正在报警的数据,可以对报警进行确认操作。
(2)报警记录 查询任意时间范围内的报警,可查看报警日期、恢复日期、热力站名称、点位名称、点位数值、报警级别、报警内容、报警状态、确认状态。并可进行报警状态的单条确认与全部确认。
(3)高级设置 对于复杂的报警,是由多项条件组合而成的。针对于这样的报警可以通过高级报警设置进行设置。
(4)热站报警参数 换热站报警参数的修改,可设置报警等级(低、中、高),报警越限(低低、低、高、高高),持续时间等。
(5)报警弹出窗口的设置可修改是否需要报警、启用报警线程数量、弹出提示窗口位置、报警字体设置、弹出后窗体处理、重复提示设置、按报警级别的报警声音设置、声音播放方式设置。

集中供热系统远程监控平台之(篇五)(图7)



图4.7 远程监控平台报警管理监控图

1.8 远程监控平台运行调度功能模块

(1)巡站统计 统计各站点的人工巡视情况。
(2)巡站配置 对于换热站需要关联相应的巡站员及巡站标示。
(3)巡站员管理巡站人员信息的录入等管理,包括:巡站员、联系电话、管理数据、备注。
集中供热系统远程监控平台之(篇五)(图8)

图4.8 远程监控平台运行调度监控图


1.9 远程监控平台组织管理功能模块

(1)角色管理 可建立不同级别角色。
(2)角色权限 可分配给不同角色不同浏览及控制权限。
(3)用户管理 为各角色创建不同数量的账号。
集中供热系统远程监控平台之(篇五)(图9)


图4.9 远程监控平台组织管理监控图
