一、项目供热现状及需求:
1.1热源情况:由3台3T、3台4T天然气热水锅炉组成,6天锅炉拟具备具有自组网功能;
1.2一次侧循环泵由4台37KW循环泵组成,其使用方式为3用1备;
1.3换热设备由2台板式换热器,2台容积式换热器组成,管道独立,各换热设备独立运行。
1.4热负载由4处不同终端需求组成,设计供回水温度各有差异,用热时间段各有差异。
二、控制思路;各子系统相互独立控制,根据要求形成子系统闭环调节;中控系统根据项目所需总览全局,进行介入式控制调节。
2.1热源控制:6台热源锅炉自组网,锅炉启动、停止根据一次侧供水温度控制,当系统首次运行时,所有锅炉同时启动,将系统温度拉升至目标温度,到达目标温度后,锅炉逐台停止。当系统温度低至设定温度时,锅炉按设定模式启动,设定模式为:当前运行时间最短的锅炉首先启动,并且系统自动累积运行时间,保证每次启动的锅炉为当前运行时间最短的某台锅炉,如此轮换。

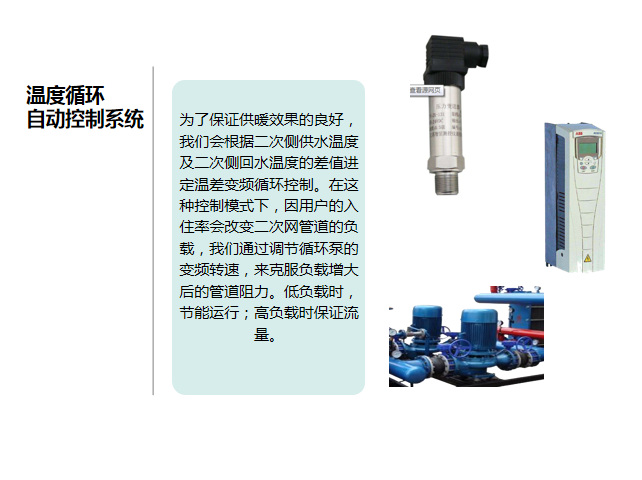

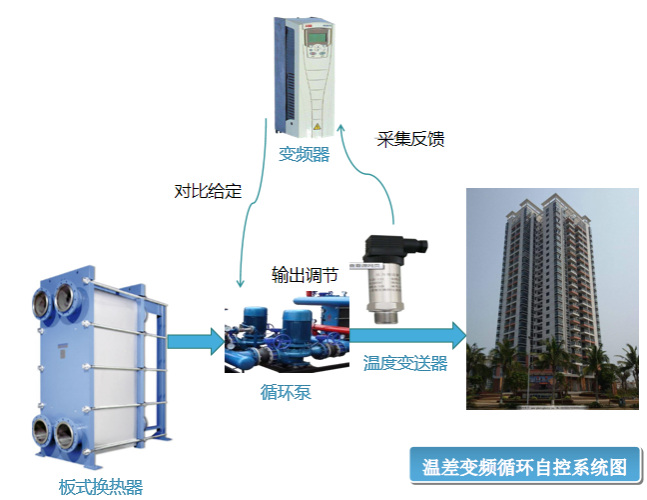

2.2循环泵控制:4台循环泵3用1备,其中3台常用循环泵变频1拖1,备用循环泵软启动1拖1。水泵的变频运行由供回水温差控制,保证系统供回水温差恒定,通过调节一次侧流量保证二次侧热负载平衡。在此模式下,由于二次侧热负载用热时段特殊,由较为明显的冬夏季差别,冬季为重载模式,通过设定小温差,大流量,保证二次侧供热稳定;夏季为轻载模式,通过设定大温差,小流量,保证系统节能,水泵省电,锅炉运行时间与台数减少,按需供热。

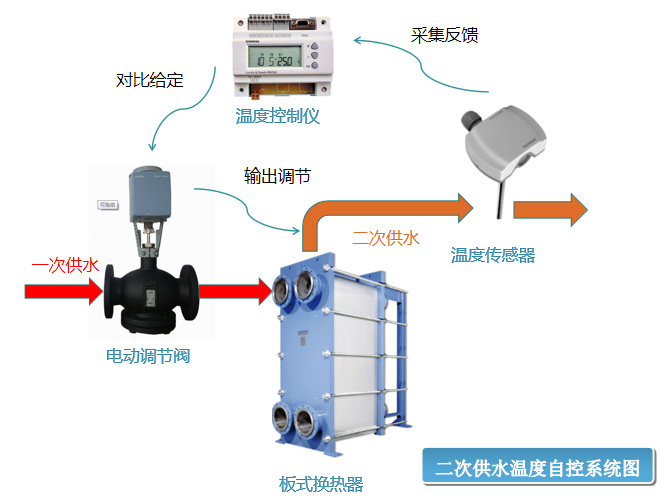

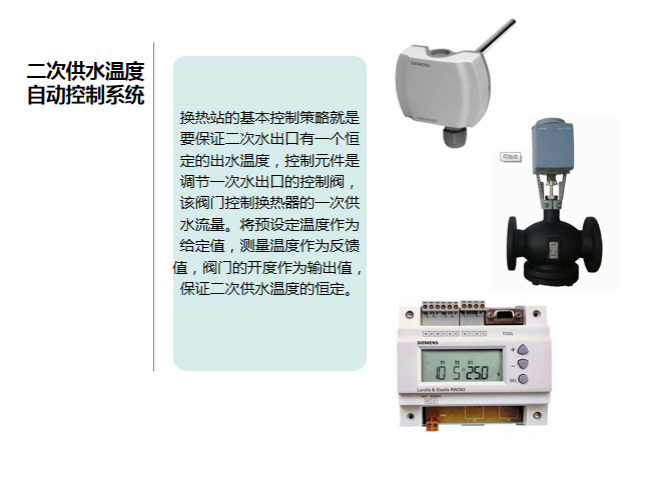

2.3换热系统控制:4台换热设备根据二次侧供回水温度的不同,在换热器一次侧入口处加装电动调节阀,根据二次侧供水温度/回水温度,控制一次侧供水流量,保证二次侧供热稳定。
三、控制原理与图例:
1.
2.
四、中控系统:
4.1中控系统由西门子S7-200smart 组成,外加10寸人机界面。系统采集各数据节点,包括系统温度,系统压力,水泵,锅炉,电动阀的运行状态,通过组态画面展示系统运行状态与各节点报警信息。
4.2通过可人为设定的冬夏季转换模式,根据不同时期的热负载情况,使系统运行于不同工作模式下。可人为调节一次侧循环泵温差设定,可人为调节二次侧供水温度设定。
4.3锅炉群控仪用于实现锅炉的起停功能,统计各锅炉运行状态与运行时间。
4.4初始状态:一次侧冬季模式为供水85°C,回水60°C;各用热单元根据设计供回水温度设定;夏季模式为供水75°C,回水50°C,其中采暖单元的电动调节关断,生活热水的电动调节阀根据设计供回水温度设定。
五、2台4T蒸汽锅炉控制思路
5.1控制思路:根据分气缸入口侧的流量仪与用热负载,分时段,分流量控制2台锅炉的起停。当用热曲线为谷值时,启动一台锅炉,按需供热;当用热曲线为峰值时,2台锅炉同时启动。
5.2根据流量计算出实际用热量,分配每台锅炉的输出比例。
